Übersicht: Die häufigsten Turbinendefekte im Praxisalltag
Dentalturbinen sind hochpräzise Instrumente, die im täglichen Einsatz enormen Belastungen ausgesetzt sind. Drehzahlen von bis zu 400.000 Umdrehungen pro Minute, wiederholte Sterilisationszyklen bei 135°C und mechanische Beanspruchung fordern ihren Tribut. Die gute Nachricht: Die meisten Defekte betreffen nur wenige mechanische Bauteile und lassen sich gut reparieren.
| Defektart | Häufigkeit (%) | Typische Symptome | Reparierbarkeit |
|---|---|---|---|
| Lagerdefekte | ca. 50% aller Ausfälle | Quietschen, Vibration, Überhitzung | Gut durch Lageraustausch |
| Spannzangen-verschleiß | 15-20% | Bohrer rutscht, wackelt oder fällt heraus | Sehr gut, kostengünstig |
| O-Ring-Versagen | 10-15% | Luftleckagen, Druckverlust, Feuchtigkeit | Ausgezeichnet, einfacher Austausch |
| Wasserspray-Verstopfung | 8-12% | Reduzierter Wasserfluss, ungleichmäßige Kühlung | Gut durch Reinigung/Austausch |
| Rotor- und Gehäuseschäden | 5-8% | Leistungsverlust, abnormale Geräusche | Moderat bis gut |
Diese fünf Defektarten machen unserer Erfahrung nach zusammen über 80% aller Turbinenausfälle aus. Während Lagerdefekte mit 50% die Spitze anführen[^1], sind alle genannten Probleme in der Regel wirtschaftlich reparabel. Die relativ einfache mechanische Konstruktion von Turbinen ermöglicht in den meisten Fällen eine schnelle Wiederinstandsetzung.
1. Lagerdefekte – Der häufigste Ausfall mit 43% aller Turbinenschäden
Das Keramikkugellager: Aufbau und Funktion
Das Herzstück jeder modernen Dentalturbine sind zwei Keramikkugellager – eines vorderseitig am Bohrer, eines rückseitig zum Druckknopf. Sie erlauben es dem Rotor sich innerhalb des Kopfgehäuses zu drehen. Diese Präzisionslager bestehen aus mehreren kritischen Komponenten: dem inneren und äußeren Laufring, in der Regel acht Keramikkugeln und dem Lagerkäfig, der die Kugeln auf gleichmäßigem Abstand hält.

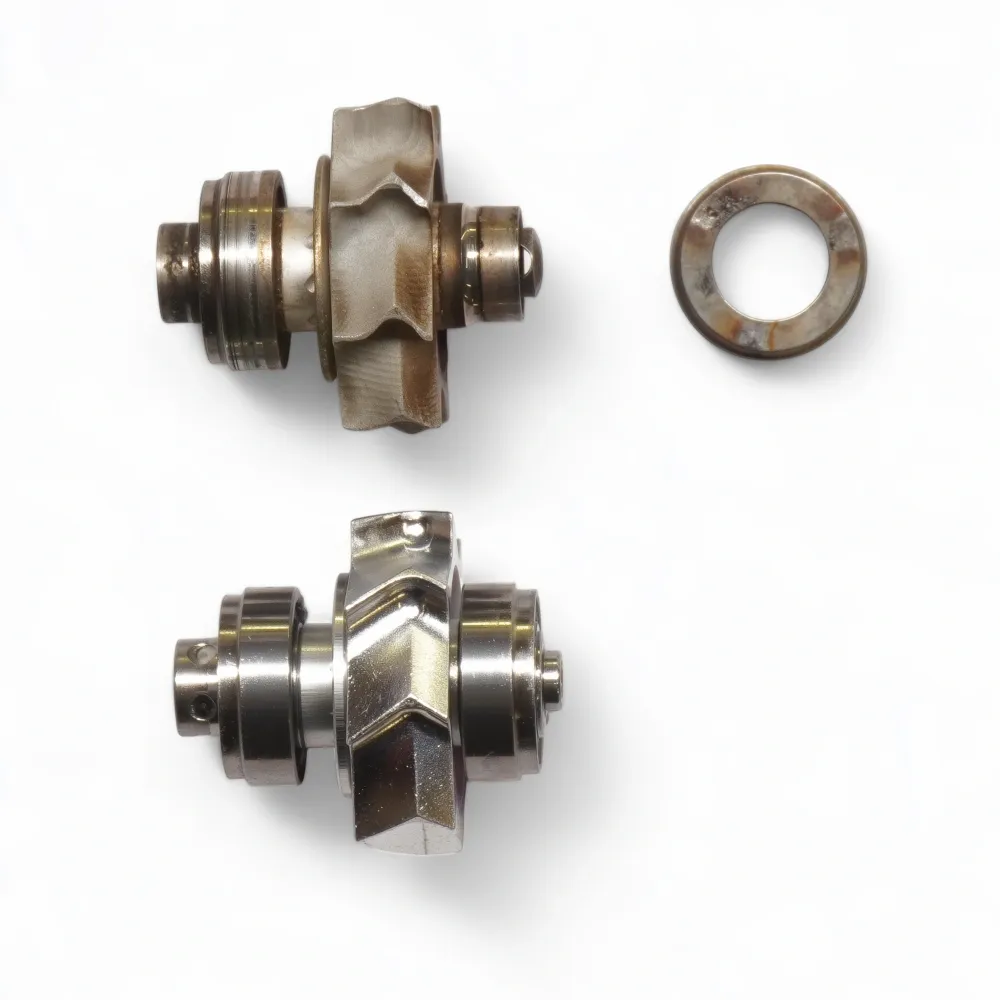

Ein defekter Rotor mit Lagerschaden (Außenring) neben einem neuen Rotorsystem.
Frühere Lagersysteme waren oftmals mit Stahlkugeln bestückt. Auf Grund der verbesserten Materialeigeschaften, greifen heute fast alle Hersteller auf Keramikkugellager zurück. Damit ist der Lagerkäfig zur Achillesferse des Systems geworden. Er ist für 90% aller lagerungsbedingten Ausfälle verantwortlich[^1].
Symptome und Ursachen von Lagerdefekten
Lagerdefekte kündigen sich typischerweise durch hochfrequentes Quietschen oder Pfeifen an, das während des Betriebs auftritt. Spürbare Vibrationen am Handstück und eine Überhitzung des Turbinenkopfes sind weitere deutliche Warnsignale. In fortgeschrittenen Stadien verliert die Turbine merklich an Leistung oder läuft unruhig.
Die Hauptursachen liegen in der kumulativen Schädigung durch wiederholtes Autoklavieren. Jeder Sterilisationszyklus bei 135°C setzt den Lagerkäfig thermischem Stress aus, der zu Mikrorissen und Verformungen führt. Unzureichende Schmierung vor der Sterilisation beschleunigt den Verschleiß dramatisch. Ebenfalls möglich sind Kontaminationen mit winzigen Partikeln aus Zahnmaterial oder Füllungen. Diese dringen ins Lager ein und wirken wie Schleifpapier auf die empfindlichen Oberflächen. Auch zu hoher Betriebsdruck belastet die Lager übermäßig.
Im Regelfall reicht ein einfacher Wechsel der Lager und des Rotors inklusive einer intensiven Reinigung aus um das Problem zu lösen.
2. Spannzangenverschleiß – Wenn der Bohrer nicht mehr hält
Die Spannzange: Aufbau und Funktion
Die Spannzange ist das Bauteil, das den Bohrer sicher im Turbinenkopf fixiert. Mit der Zeit oder durch konkrete Einwirkung kann die Spannkraft abnehmen. Diese Haltekraft ist entscheidend für die Patientensicherheit und Behandlungsqualität. Ein fest sitzender Bohrer gewährleistet präzises Arbeiten ohne Vibration und verhindert, dass sich das Instrument während der Behandlung löst.
Symptome und Ursachen von Spannzangenverschleiß
Der Spannzangenverschleiß macht sich zunächst durch ein spürbares Wackeln des eingesetzten Bohrers bemerkbar. Der Bohrer sitzt nicht mehr fest im Schaft und kann während der Rotation vibrieren. In schweren Fällen rutscht der Bohrer aus der Spannzange oder fällt sogar komplett heraus – ein ernstes Sicherheitsrisiko. Auch ein schwergängiger oder klemmender Druckknopf deutet auf Verschleiß hin.
Die Ursachen sind vielfältig: Mechanische Abnutzung durch tausende Wechselzyklen schwächt die elastischen Greifbacken. Kontamination mit Bohrstaub und feinsten Partikeln zwischen den Spannbacken reduziert die Klemmkraft. Korrosion durch unvollständige Trocknung nach der Sterilisation greift das Material an. Materialermüdung der Federn führt dazu, dass der Mechanismus nicht mehr vollständig zurückfedert.
Oftmals ist hier wie bei Lagerdefekten ein Tausch des Rotorsystems ausreichend, um den Defekt zu beheben und die Spannkraft wiederherzustellen.
3. O-Ring-Versagen – Undichtigkeiten mit Folgen
O-Ringe und Dichtungssystem: Aufbau und Funktion
Jede Turbine enthält O-Ringe an verschiedenen kritischen Positionen: vordere und hintere Turbinen-O-Ringe, Sprühkappen-O-Ringe, Wasserkanal-O-Ringe und Kupplungsdichtungen. Diese Dichtungen bestehen aus Spezialkunststoffen. Sie müssen wiederholt Temperaturen bis 135°C beim Autoklavieren standhalten.
Die O-Ringe erfüllen mehrere lebenswichtige Funktionen: Sie dichten die Turbinenkammer gegen eindringende Kontamination ab, halten den Betriebsdruck im System aufrecht und verhindern, dass während der Behandlung Aerosole und Flüssigkeiten ins Handstück eindringen. Sie sind somit entscheidend für die Hygiene und den zuverlässigen Betrieb.
Symptome und Ursachen von O-Ring-Versagen
Defekte O-Ringe zeigen sich durch sichtbare Luft- oder Wasserleckagen am Turbinenkopf oder an der Kupplung. Ein Druckverlust führt zu reduzierter Leistung und ungleichmäßigem Lauf. Ungewöhnliche Zischgeräusche während des Betriebs weisen ebenfalls auf undichte Dichtungen hin. In manchen Fällen tritt Feuchtigkeit aus dem Handstück aus und es beginnt zu tropfen.
Die Hauptursache ist thermische Alterung durch wiederholte Sterilisationszyklen. Jedes Autoklavieren härtet das Material aus und macht es spröde. Mechanische Belastung durch Druckschwankungen und Rotation führt zu Rissen. Mit der Zeit verlieren O-Ringe ihre Elastizität und können nicht mehr abdichten. Chemische Einwirkungen durch Reinigungsmittel beschleunigen den Zerfall. Oftmals reicht ein Tausch der O-Ringe und eine gründliche Reinigung, um das Problem zu lösen.
4. Wasserspray-Verstopfung – Kühlprobleme in der Behandlung
Das Kühlsystem: Aufbau und Funktion
Das Kühlsystem einer Turbine besteht aus Sprühdüsen, die rings um den Bohrer angeordnet sind. Diese Düsen sind über interne Wasserkanäle im Turbinengehäuse mit der Wasserzuleitung verbunden. Ein Mikrofilter sitzt meist in der Zufuhrleitung und filtert Partikel aus dem Wasser. Die Düsen erzeugen einen ultra-feinen Sprühnebel, der den Bohrer und das Behandlungsgebiet kühlt.
Diese Kühlung ist essentiell: Ohne ausreichenden Wasserfluss erhitzt sich der Bohrer schnell zu stark. Die Kühlung schützt auch das Turbinenrad und die Lager vor thermischer Überlastung.
Symptome und Ursachen von Spray-Verstopfungen
Eine Spray-Verstopfung erkennt man an deutlich reduziertem oder ungleichmäßigem Wasserfluss aus den Düsen. Einzelne Düsenöffnungen bleiben trocken, während andere normal funktionieren. Der Bohrer wird während der Behandlung spürbar heiß. Patienten klagen vielleicht bereits über unangenehme Hitzeentwicklung. Die Turbine selbst kann überhitzen und an Leistung verlieren.
Die häufigste Ursache sind Kalkablagerungen aus hartem Wasser. Mineralien setzen sich in den feinen Wasserkanälen und Düsenöffnungen ab und verengen oder blockieren diese. Partikel und Biofilm aus unzureichend aufbereiteten Wasserleitungen verschlimmern das Problem. Auch ein verstopfter oder nicht regelmäßig gewechselter Mikrofilter reduziert den Durchfluss. Die gewundenen Wasserpfade moderner Turbinen sind besonders anfällig für Ablagerungen.
Hier hilft in der Regel eine professionelle manuelle Reinigung der Düsen und der Wasserkanäle. So kann in der Regel die Spraykühlung wiederhergestellt werden.
5. Rotor- und Kopfgehäusedefekte – Strukturelle Schäden
Rotor und Kopfgehäuse: Aufbau und Funktion
Der Rotor besteht aus der Spindel – einem präzise geschliffenen Edelstahlschaft – und dem aufgepressten Turbinenrad. Das Turbinenrad mit seiner spezifischen Schaufelgeometrie wandelt den Luftstrom in Rotation um und treibt so den Bohrer an. Das Kopfgehäuse aus Edelstahl oder Titan umschließt diese Komponenten und bildet die präzisionsgefräste Turbinenkammer.
Diese Bauteile sind für die Kraftübertragung vom Luftstrom zum Bohrer verantwortlich. Das Gehäuse schützt die empfindlichen inneren Komponenten und hält alle Teile in exakter Position. Selbst minimale Abweichungen von wenigen Hundertstelmillimetern beeinträchtigen die Laufruhe und Leistung erheblich.
Symptome und Ursachen von Rotor- und Gehäuseschäden
Rotor- und Gehäuseschäden äußern sich durch merklichen Leistungsverlust trotz korrektem Luftdruck. Die Turbine läuft unruhig mit spürbarem Unrundlauf. Abnormale Geräusche wie Schleifen, Rattern oder metallisches Klappern treten auf. In schweren Fällen blockiert der Rotor oder dreht sich gar nicht mehr.
Überlastung durch zu hohen Anpressdruck beim Schleifen verbiegt die Spindel oder beschädigt das Turbinenrad. Korrosion durch unvollständige Trocknung nach der Sterilisation greift das Gehäusematerial an. Stöße durch Herunterfallen können Mikrorisse oder Verformungen verursachen. Auch Kontamination mit abrasiven Partikeln, die zwischen Rotor und Gehäuse gelangen, führt zu Verschleiß. Das Turbinenrad kann durch thermische Belastung oder Materialermüdung Verformungen oder Risse der Schaufeln erleiden.
In diesen Fällen hängt die Reparierbarkeit von der Art und Weise ab, wie die Schäden entstanden sind. Wenn die Schäden durch eine eindeutige Ursache wie einen starken Stoß oder eine Überlastung verursacht wurden, ist die Reparatur oft nicht möglich, weil der Turbinenkopf verformt ist. Genaues ist allerdings im Einzelfall zu prüfen. Wenn die Schäden durch eine komplizierte Kombination von Faktoren entstanden sind, kann die Reparatur schwierig oder unmöglich sein.
Fazit: Turbinen sind in der Regel gut reparierbar
Trotz der komplexen Anforderungen an Dentalturbinen – Drehzahlen bis 400.000 U/min, wiederholte Sterilisation bei 135°C und präzise Kraftübertragung – verfügen diese Instrumente über vergleichsweise wenige mechanische Bauteile. Diese konstruktive Einfachheit ist ein entscheidender Vorteil: Die meisten Defekte betreffen austauschbare Komponenten wie Rotoren, Lager, Spannzangen, O-Ringe oder Düsen.
In fast allen Fällen lässt sich eine defekte Turbine wirtschaftlich reparieren. Ersatzteile sind standardisiert verfügbar, und die Reparatur erfordert keine oder wenige aufwändige Spezialwerkzeuge. Selbst der häufigste Defekt – Lagerversagen - ist durch einen Rotor und Lageraustausch gut zu beheben. Die Reparaturkosten liegen nach userer Erfahrung und je nach Defekt typischerweise bei 20 bis 50% des Neupreises, was die wiederholte Instandsetzung zur wirtschaftlich sinnvollen Alternative macht.
Für die Praxis bedeutet das: Eine defekte Turbine ist kein Wegwerfartikel. Mit professioneller Reparatur und regelmäßiger Wartung lässt sich die Lebensdauer erheblich verlängern. Die Investition in hochwertige Instrumente zahlt sich aus, wenn diese fachgerecht instand gehalten werden.
