Eine Übersicht klassischer Defekte des Kopftriebs in dentalen Winkelstücken

Der Kopftrieb ist das mechanische Herzstück jedes Winkelstücks – und gleichzeitig seine am stärksten beanspruchte Baugruppe. Anders als der Rotor einer Turbine, der im Grunde nur aus Welle, Laufrad und zwei Lagern besteht, vereint der Kopftrieb ein echtes Getriebe, präzise Kugellager und die Spannzangenmechanik auf engstem Raum. Diese Komplexität macht ihn vielseitiger – aber auch anfälliger für Verschleiß. Die gute Nachricht: In den allermeisten Fällen lässt sich ein defekter Kopftrieb wirtschaftlich und schnell durch einen Austausch der kompletten Baugruppe beheben.

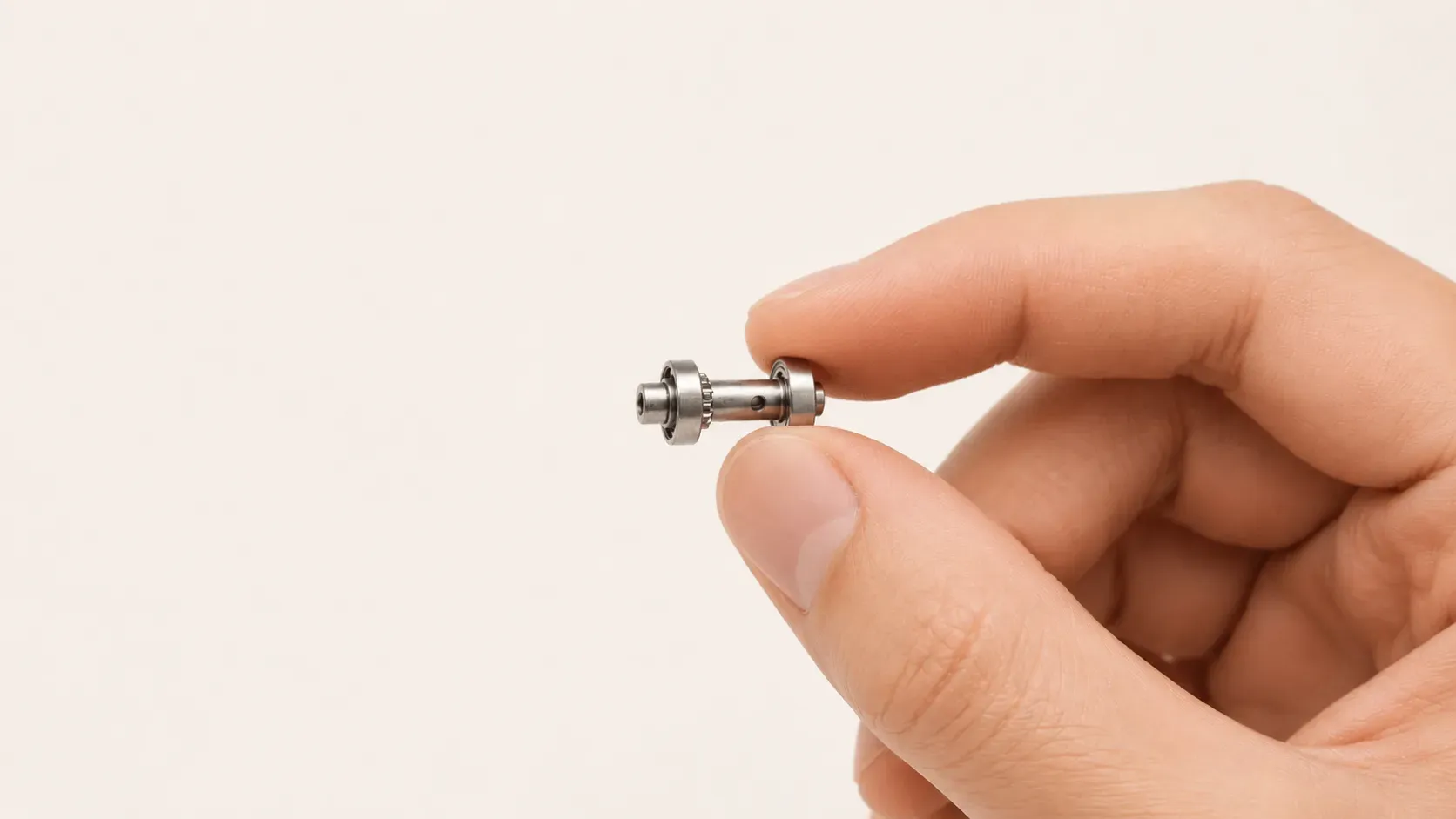

Ein Kopftrieb zwischen zwei Fingern: Das Herzstück des Winkelstücks ist kaum so groß wie eine Fingerkuppe.

Was ist der Kopftrieb und welche Aufgabe erfüllt er?

Aufbau des Kopftriebs

Der Kopftrieb – die Antriebseinheit im Kopf des Winkelstücks – besteht aus mehreren präzise aufeinander abgestimmten Komponenten, die zusammen die Drehbewegung des Motors aufnehmen und auf den Bohrer übertragen.

Das Getriebe ist das zentrale Element. Da der Motor und der Bohrer nicht in einer geraden Linie liegen, sondern in einem Winkel zueinander stehen, muss die Drehbewegung im Kopf umgelenkt werden. Dies geschieht über ein Paar ineinandergreifender Kegelräder (auch Winkelräder genannt). Sie leiten die Kraft um die Ecke und bestimmen über ihr Zähnezahlverhältnis gleichzeitig das Übersetzungsverhältnis – also ob der Bohrer schneller, gleich schnell oder langsamer als der Motor dreht.

Die Welle (Spindel) nimmt das angetriebene Zahnrad sowie den Bohrer auf und überträgt die Rotation. Sie muss extrem präzise laufen, denn schon kleinste Abweichungen führen zu einem unrunden, “eiernden” Bohrerlauf.

Zwei Kugellager halten die Welle und erlauben ihr, sich nahezu reibungsfrei zu drehen. Moderne Winkelstücke setzen hier zunehmend auf Keramikkugellager, die leichter, korrosionsbeständiger und langlebiger sind als reine Stahllager.

Die Spannzange am vorderen Ende der Welle fixiert den Bohrer. Bei den heute üblichen Druckknopf-Systemen drückt eine kleine, sehr harte Kugel im Druckknopfdeckel beim Betätigen auf die Spannzange und öffnet sie gegen eine Feder. Lässt man den Knopf los, schließt die Feder die Spannzange wieder und hält den Bohrer sicher in Position.

Die Aufgaben des Kopftriebs

Der Kopftrieb erfüllt mehrere kritische Funktionen:

Kraftumlenkung und -übertragung: Seine Hauptaufgabe besteht darin, die Drehbewegung des Motors über die Kegelräder umzulenken und auf den Bohrer zu übertragen. Anders als bei der Turbine, deren Drehzahl unter Last spürbar einbricht, hält ein Winkelstück sein Drehmoment auch unter Belastung weitgehend konstant.

Übersetzung der Drehzahl: Über das Zähnezahlverhältnis der Kegelräder passt der Kopftrieb die Motordrehzahl an die jeweilige Behandlung an. Rote Winkelstücke beschleunigen im Verhältnis 1:5 auf bis zu 200.000 U/min, blaue übertragen 1:1, und grüne untersetzen für mehr Drehmoment bei niedriger Drehzahl.

Präzisionsführung: Der Kopftrieb muss während der gesamten Rotation eine perfekte Ausrichtung beibehalten. Schon minimale Abweichungen führen zu Vibrationen, die das präzise Arbeiten erschweren und die Lager zusätzlich belasten.

Bohrerfixierung: Über die Spannzange hält der Kopftrieb den Bohrer sicher in Position – auch bei hohen Drehzahlen. Eine zuverlässig schließende Spannzange ist entscheidend für die Patientensicherheit.

Was geht beim Kopftrieb regelmäßig kaputt?

Häufige Kopftriebdefekte und ihre Symptome

Die Symptome eines defekten Kopftriebs ähneln denen eines Rotordefekts, sind durch das zusätzliche Getriebe aber oft vielfältiger:

Abnormale Geräusche sind eines der häufigsten Warnsignale. Während ein gleichmäßiges, leises Laufgeräusch normal ist, deuten Heulen, Schleifen, Rattern oder Quietschen auf Probleme hin. Lagerschäden machen sich mit steigender Drehzahl typischerweise lauter bemerkbar. Ratternde oder mahlende Geräusche weisen dagegen oft auf verschlissene Zahnräder hin.

Vibrationen und Unrundlauf sind besonders problematisch. Wenn der Bohrer während des Betriebs “eiert” oder sich spürbare Vibrationen im Handstück bemerkbar machen, liegt meist ein Problem mit den Lagern oder der Spannzange vor. Dies beeinträchtigt nicht nur die Behandlungsqualität, sondern beschleunigt auch den weiteren Verschleiß.

Leistungsverlust zeigt sich, wenn die Verzahnung verschlissen ist. Die Kraftübertragung wird ineffizient, der Bohrer schneidet schlechter. Im Extremfall können Zähne der Kegelräder abbrechen – dann wird gar keine Drehung mehr übertragen, und die abgebrochenen Teile beschädigen zusätzlich das Gegenrad.

Spannzangenprobleme sind ein klassischer und sicherheitsrelevanter Defekt. Der Bohrer sitzt nicht mehr fest, rutscht, lässt sich nicht mehr lösen oder fällt im schlimmsten Fall heraus. Ursache ist meist eine nachlassende Haltekraft durch Verschleiß oder gebrochene Bauteile in der Spannmechanik.

Defekter Druckknopf-Mechanismus: Der Druckknopf klemmt, lässt sich schwer betätigen oder federt nicht mehr selbstständig zurück. Häufig steckt verbackenes Öl oder ein Schaden nach einem Sturz dahinter.

Überhitzung des Kopfes ist ein ernstes Symptom. Erhitzt sich der Kopf während oder kurz nach dem Betrieb übermäßig, deutet dies auf erhöhte Reibung durch defekte Lager oder ein verformtes Gehäuse hin. Überhitzung ist kein bloßes Komfortproblem – sie kann zu Verbrennungen beim Patienten führen und ist entsprechend in den einschlägigen Normen geregelt.

In extremen Fällen kann die Welle vollständig blockieren und sich gar nicht mehr drehen.

Ursachen für Kopftriebdefekte

Die Ursachen für Kopftriebschäden sind vielfältig und oft multifaktoriell:

Mangelnde oder falsche Schmierung ist mit Abstand die häufigste Ursache. Untersuchungen zeigen, dass die große Mehrheit aller vorzeitigen Lagerschäden auf unzureichende, falsche oder bereits zersetzte Schmierung zurückgeht – und dennoch halten sich viele Praxen nicht an die empfohlenen Schmierintervalle. Schädlich sind sowohl zu wenig als auch zu viel Öl. Ungeeignete Öle haben die falsche Viskosität, sind nicht für die Aufbereitung geeignet und verharzen im Inneren des Kopfes.

Thermische Belastung durch wiederholte Sterilisationszyklen setzt dem Kopftrieb über die Zeit zu. Jeder Autoklavierungsdurchgang bei rund 134 °C zersetzt das Schmiermittel ein Stück weit und fördert Ermüdung an den Lagerlaufbahnen.

Korrosion entsteht durch unvollständige Trocknung nach der Sterilisation oder durch den Kontakt mit aggressiven Reinigungs- und Desinfektionsmitteln. Restfeuchte im Inneren des Kopfes ist dabei oft schädlicher als die Hitze selbst.

Kontamination mit abrasiven Partikeln ist ein schleichender Schadensfaktor. Zahn- und Knochenmehl, Füllungsmaterial und andere Rückstände können in den Kopf gelangen und dort wie Schleifpapier zwischen den beweglichen Teilen wirken.

Mechanische Überlastung durch zu hohen Anpressdruck oder zu lange Einschaltdauer führt zu Überhitzung und beschleunigtem Verschleiß der Verzahnung.

Sturzschäden durch Herunterfallen können das Gehäuse verformen, die Druckknopfmechanik verklemmen oder Lager und Welle beschädigen. Ohne Instrumentenständer kippen Winkelstücke leicht um.

Unsachgemäße Handhabung spielt ebenfalls eine Rolle. Das Betätigen des Druckknopfs während die Welle noch rotiert, belastet Spannzange und Lager stark. Auch das Autoklavieren mit eingespanntem Bohrer schadet, weil die Spannfeder dann unter Dauerspannung steht und mit der Zeit erlahmt. Minderwertige Bohrer mit beschädigtem Schaft wirken wie eine Feile auf die Spannzange.

Welche Bauteile müssen gewechselt werden?

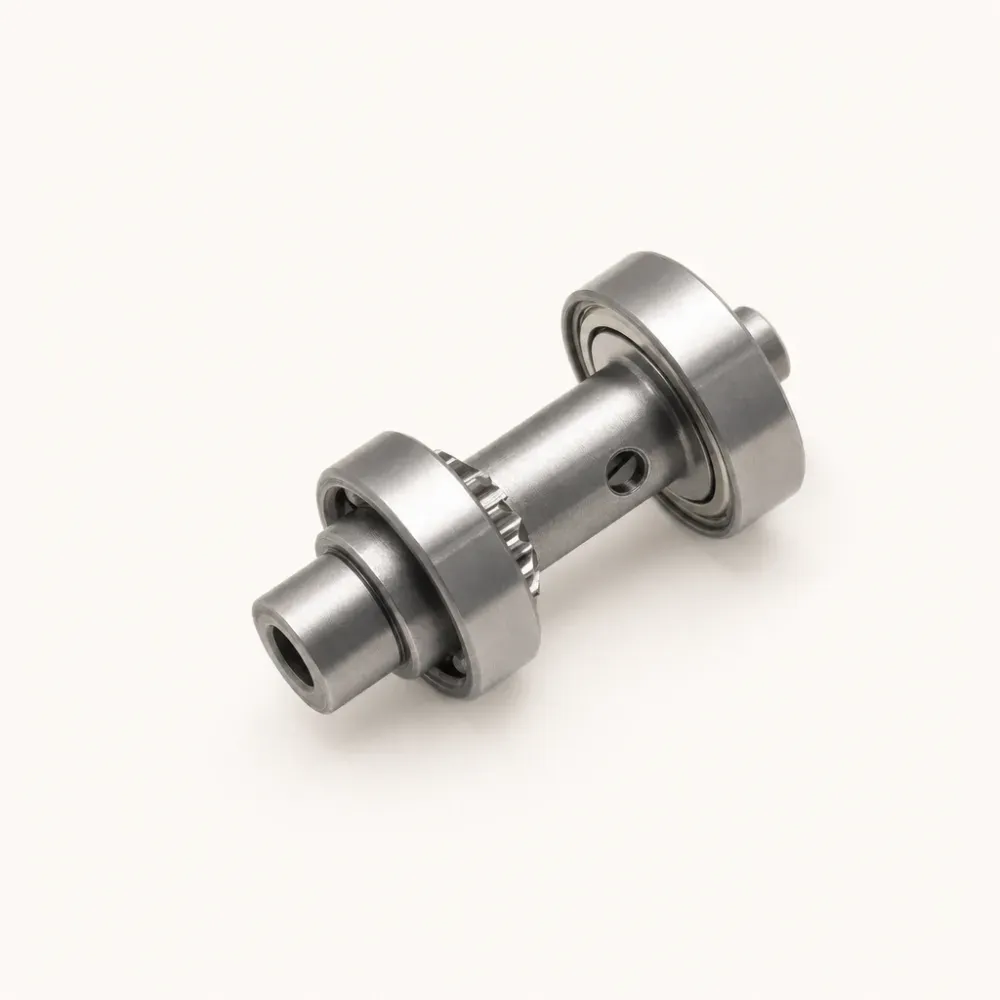

Ein neuer Kopftrieb als einbaufertige Einheit: Welle, Kegelrad, Spannzange und Kugellager sind bereits aufeinander abgestimmt.

Der komplette Kopftrieb

In den meisten Fällen wird bei einem Kopftriebdefekt die gesamte Baugruppe ausgetauscht. Der Kopftrieb ist als einbaufertige Einheit erhältlich, in der die wichtigsten Komponenten bereits vormontiert und aufeinander abgestimmt sind:

• Die Welle mit dem angetriebenen Kegelrad
• Die Spannzange mit Druckknopf-Mechanik
• Beide Kugellager (vorzugsweise Keramikkugellager)
• Die zugehörigen Dichtungen und Sicherungselemente

Der Austausch als komplette Einheit hat mehrere Vorteile: Er ist schneller durchzuführen, garantiert das korrekte Zusammenspiel und die saubere Ausrichtung aller Komponenten und ist fast immer wirtschaftlicher als der Versuch, einzelne Bauteile zu reparieren.

Zusätzlich zu wechselnde Komponenten

Bei einem Kopftriebwechsel sollten je nach Schadensbild auch folgende Teile berücksichtigt werden:

Kugellager immer paarweise: Da beide Lager gemeinsam altern, werden sie grundsätzlich als Paar getauscht – nur so läuft die Welle anschließend wieder schwingungsfrei.

Zwischentrieb (Halstrieb): Das Getriebe im Hals des Winkelstücks greift direkt in den Kopftrieb ein. Wird der Kopftrieb erneuert, sollte auch der Zwischentrieb geprüft und im Zweifel mitgewechselt werden, damit die Zahnräder beider Baugruppen passgenau ineinanderlaufen.

Druckknopfdeckel: Der Deckel mit der Andruckkugel verschleißt nutzungsbedingt. Bei einem Kopftriebwechsel sollte er grundsätzlich miterneuert werden, damit der Spannmechanismus wieder einwandfrei funktioniert.

Der Kopftriebwechsel: Ein überschaubarer Eingriff

Der eigentliche Austausch ist für erfahrene Techniker ein gut beherrschter Standardeingriff:

1. Der Kopf wird mit dem passenden Spezialwerkzeug geöffnet
2. Der alte Kopftrieb wird ausgebaut, das Kopfgehäuse gründlich gereinigt und inspiziert
3. Der Zwischentrieb wird auf Verschleiß geprüft
4. Der neue Kopftrieb wird eingesetzt und ausgerichtet
5. Druckknopfdeckel und Dichtungen werden erneuert
6. Der Kopf wird wieder verschlossen
7. Eine Funktionsprüfung stellt sicher, dass Lauf, Spannkraft und Rundlauf stimmen

Spezielles Werkzeug – etwa Lagerwerkzeuge und modellspezifische Schlüssel – ist nötig, gehört in einer Fachwerkstatt aber zur Standardausstattung.

Warum lohnt sich die Reparatur durch Kopftriebwechsel?

Wirtschaftliche Argumente

Der Austausch eines defekten Kopftriebs ist in den allermeisten Fällen die wirtschaftlich sinnvollere Alternative zum Neukauf eines kompletten Winkelstücks.

Kostenvergleich: Ein Kopftrieb als Ersatzteil ist bereits ab etwa 200 Euro erhältlich – ein Bruchteil dessen, was ein neues hochwertiges Winkelstück kostet. Bei einem isolierten Defekt an Trieb, Lagern oder Spannzange spart der Austausch der Baugruppe schnell mehrere Hundert Euro.

Schnelle Durchlaufzeit: Die Reparatur ist in der Regel zügig abgeschlossen. Mit Postlaufzeiten sind Sie meist innerhalb weniger Tage wieder im Besitz Ihres einsatzbereiten Instruments – deutlich schneller als die Beschaffung und Einarbeitung in ein neues Gerät.

Vertrautes Instrument: Jedes Winkelstück hat seine Eigenheiten in Gewicht, Balance und Haptik. Nach einem Kopftriebwechsel arbeiten Sie weiter mit dem Instrument, das Sie kennen und beherrschen – es fühlt sich an wie neu, bleibt aber Ihr vertrautes Werkzeug.

Verfügbarkeit von Ersatzteilen: Für alle gängigen Marken und Modelle sind Kopftriebe und Ersatzteile standardmäßig verfügbar. Selbst für ältere Modelle gibt es oft noch passende Komponenten oder hochwertige kompatible Alternativen.

Technische Argumente

Ein Kopftriebwechsel ist nicht nur kostengünstig, sondern auch technisch sehr sinnvoll:

Vollständige Funktionswiederherstellung: Nach einem fachgerechten Austausch funktioniert Ihr Winkelstück praktisch wie neu. Laufruhe, Spannkraft und Präzision entsprechen wieder den ursprünglichen Spezifikationen.

Präventiver Effekt: Beim Austausch werden nicht nur die defekten Teile ersetzt. Die gleichzeitige Erneuerung von Lagern, Dichtungen und Druckknopfdeckel verhindert, dass aus einem kleinen Problem eine Kettenreaktion von Folgeschäden entsteht.

Qualität moderner Ersatzkopftriebe: Hochwertige Ersatzkopftriebe – besonders solche mit Keramikkugellagern – bieten oft sogar eine verbesserte Lebensdauer und einen leiseren, vibrationsärmeren Lauf als die ursprünglich verbauten Komponenten.

Nachhaltigkeitsaspekt

Auch der ökologische Aspekt spricht für die Reparatur:

Ressourcenschonung: Die Herstellung eines neuen Winkelstücks erfordert wertvolle Rohstoffe und erhebliche Energie. Ein Kopftriebwechsel spart einen Großteil davon ein.

Abfallvermeidung: Jedes reparierte Winkelstück ist eines weniger, das entsorgt werden muss.

Verlängerte Lebensdauer: Durch rechtzeitige Reparatur und gute Wartung kann ein hochwertiges Winkelstück über viele Jahre zuverlässig funktionieren – nachhaltiger als ein vorzeitiger Austausch.

Wann lohnt sich eine Reparatur nicht?

Es gibt Situationen, in denen von einer Reparatur abgeraten werden muss:

Schwere Sturzschäden: Wenn das Kopfgehäuse deutlich verformt oder gerissen ist, lässt sich der Schaden oft nicht mehr wirtschaftlich beheben.

Mehrfachdefekte: Wenn neben dem Kopftrieb auch Gehäuse, Zwischentrieb, Kupplung und weitere Komponenten gleichzeitig defekt sind, kann der Reparaturaufwand den Wert des Instruments übersteigen.

Veraltete Modelle: Bei sehr alten Winkelstücken ohne Ersatzteilversorgung kann ein Upgrade auf ein neueres Modell sinnvoller sein.

Wiederholte Defekte: Muss dasselbe Instrument in kurzer Zeit mehrfach repariert werden, sollte überlegt werden, ob eine Neuanschaffung langfristig wirtschaftlicher ist.

Fazit: Der Kopftrieb – komplex, aber gut reparabel

Der Kopftrieb ist die anspruchsvollste Baugruppe eines Winkelstücks: Er vereint Getriebe, Lager und Spannmechanik auf engstem Raum und ist täglich höchsten Belastungen ausgesetzt. Entsprechend gehört er zu den Komponenten, die am ehesten Verschleiß zeigen. Doch genau wie beim Rotor einer Turbine gilt: Ein defekter Kopftrieb lässt sich in den allermeisten Fällen wirtschaftlich und schnell durch einen Austausch der kompletten Baugruppe beheben.

Die Symptome – von Heul- und Rattergeräuschen über Vibrationen und nachlassende Spannkraft bis zur Überhitzung – sind in der Regel gut erkennbar. Wer früh reagiert, verhindert, dass sich der Schaden ausweitet und weitere Komponenten in Mitleidenschaft zieht.

Entscheidend für die Langlebigkeit des neuen Kopftriebs ist die richtige Pflege: Schmierung vor jeder Sterilisation mit dem korrekten Öl, das anschließende kurze Durchlaufenlassen zum Verteilen des Öls, vollständige Trocknung, der Verzicht auf das Abschrecken unter Wasser und das Entfernen des Bohrers vor dem Autoklavieren. Mit diesen Maßnahmen hält ein hochwertiger Kopftrieb viele tausend Behandlungen durch, bevor er ersetzt werden muss.

Die Investition in hochwertige Winkelstücke zahlt sich aus – besonders dann, wenn diese bei Bedarf fachgerecht repariert werden, anstatt sie vorzeitig zu entsorgen.
